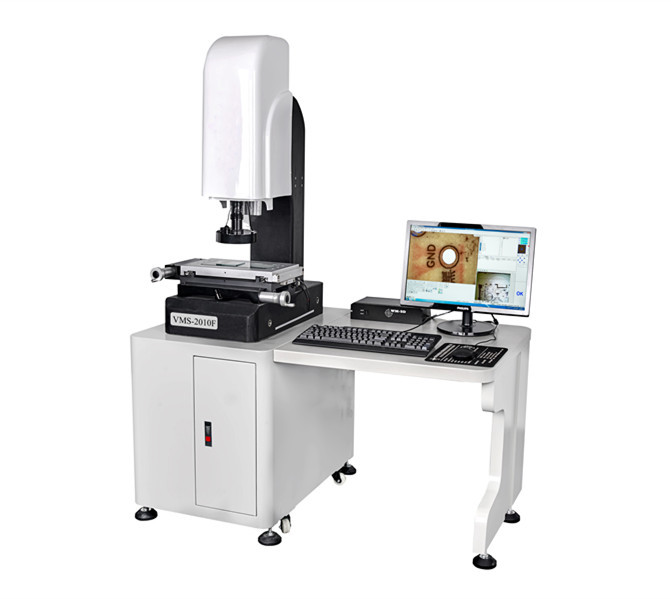

FPC LCD Hassas Üretim İçin Optik Kuadratik Görüntü Test Cihazı

Ürün Açıklaması

FPC LCD Hassas İmalat İçin Optik Kuadratik Görüntü Test Cihazı

Ürün Kullanımı:

Cihaz, cep telefonu bileşenleri, kalıplar, elektronik, iletişim, makine, donanım, plastik, sayaçlar, saatler, PCB'ler, LCD'ler ve diğer endüstriler gibi çeşitli hassas üretim endüstrilerinde yaygın olarak kullanılmaktadır.Ölçülebilir malzemeler arasında metal, plastik, kauçuk, cam, PCB, seramik vb. Bulunur.

Bu ölçüm yazılımı serisi, şirketimiz tarafından geliştirilen otomatik görüntü ölçüm cihazı için çok işlevli bir yazılımdır.İki boyutlu ölçüm koordinatlarını görselleştirebilir, analiz edebilir, işleyebilir ve tespit edebilir.Üç boyutlu geometrik eleman ölçümü için probları da kullanabilir ve ayrıca lazerleri de kullanabilir.Yer değiştirici, düzlüğü ve yüksekliği ölçer.

Yazılım özellikleri:

1. Prob ölçüm fonksiyonu sağlayın;

2. Görüntü ölçümü için noktalar, düz çizgiler, daireler, yaylar, elipsler, dikdörtgenler, kama yuvaları, düzlemler vb. Gibi çeşitli temel geometrik öğeler sağlayın;

3. Çeşitli temel geometrik öğeleri ölçmek ve inşa etmek için inşaat araçları sağlayın;

4. Word, Excel raporları ve AutoCAD dosyalarının çıktısını alabilir;

5. Profesyonel SPC istatistik fonksiyonu ile, etkin kalite kontrolü gerçekleştirilebilir;

6. Yazılım arayüzü sezgiseldir ve fonksiyon kullanımı basit ve kullanışlıdır;

7. WIN7 sistemini ve 19 inç geniş ekranı tam olarak destekleyin;

8. Çift ekran ve çok dilli arayüz geçişini destekleyin;

9 Basitleştirilmiş Çince, Geleneksel Çince ve İngilizce olmak üzere üç dil arabirimi sağlayın;

Teknik parametreler:

1. Boyutlar (mm) X / Y / Z: 550 × 520 × 950

2. Ölçüm aralığı (mm) X / Y / Z: 200 × 100 × 200

3. Gösterge hatası (um): E1 (x / y) = (2,5 + L / 100)

4. Tezgah taşıma kapasitesi (kg): 25kg

5. Cihaz ağırlığı (kg): 150kg 6. Optik sistem:

6.1 Görüntü sensörü: 1/3 "renkli CCD endüstriyel kamera

6.2 Objektif lens: Amerikan Purmis manuel yakınlaştırma lensi

6.3 Büyütme: optik büyütme: 0.7-4.5 ×;görüntü büyütme: 20-148 ×

7. Çalışma mesafesi (standart konfigürasyon): 90mm

8. Nesne görüş alanı (standart konfigürasyon: 90 mm

9. Izgara cetvelinin çözünürlüğü: 0.001mm

10. İletim sistemi: XY ekseni cilalı çubuk iletimi, Z ekseni T vidalı aktarım

11. Veri işlemcisi: RS-033

12. Işık kaynağı: yüzey lambası LED halka soğuk ışık kaynağını benimser, kontur lambası LED iletim paralel ışık kaynağıdır ve parlaklık manuel olarak ayarlanabilir

13. Ölçüm yazılımı: INSPECT3D-M ölçüm yazılımı

14. Güç kaynağı: AC 100 ~ 220V 50 / 60HZ 10A

15. Titreşim <0.002g, 15Hz'den düşük
